詳細說明

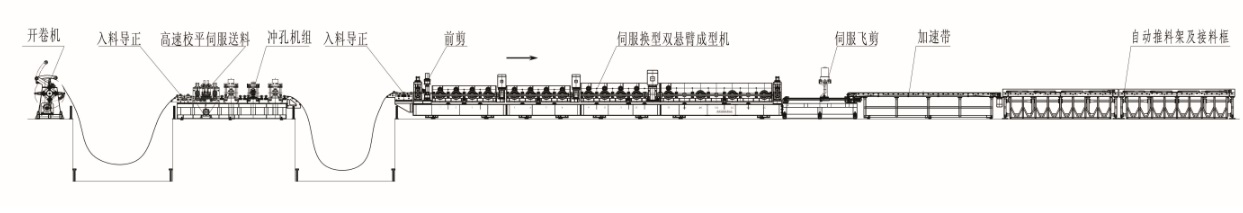

生產線布置圖
上料小車——開卷機——輥壓成型機組——切斷——出料小車
開卷機---入料導正--伺服送料--沖孔機組---導正---前剪---成型部分---伺服飛剪----加速帶----自動碼垛機

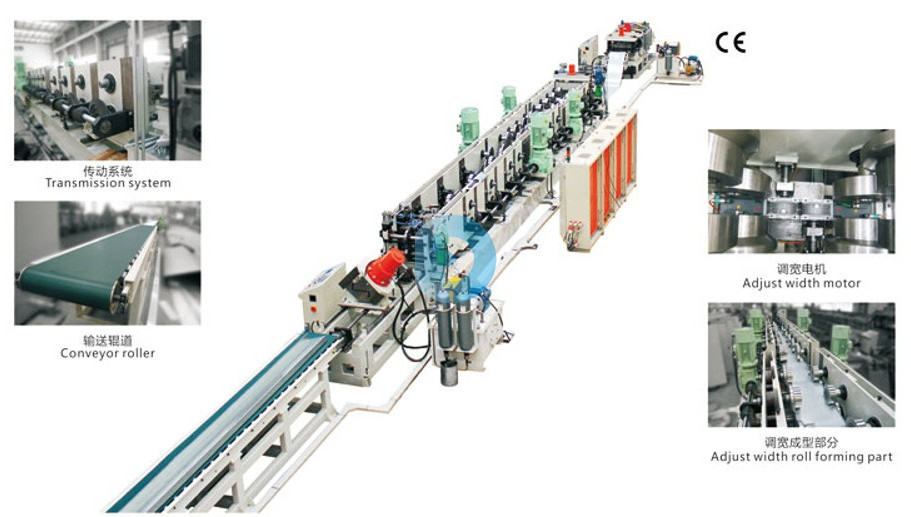

設備概述：
TF隨動C冷彎成型設備，沖剪一體，生產速度可達到40米/分，生產速度快，自動化程度高。
輥軋成形工藝是由特殊的德國冷彎成形程序COPRA;工藝也做了有限元分析和檢查。輥表面精密加工，確保型材光滑度。
技術參數：

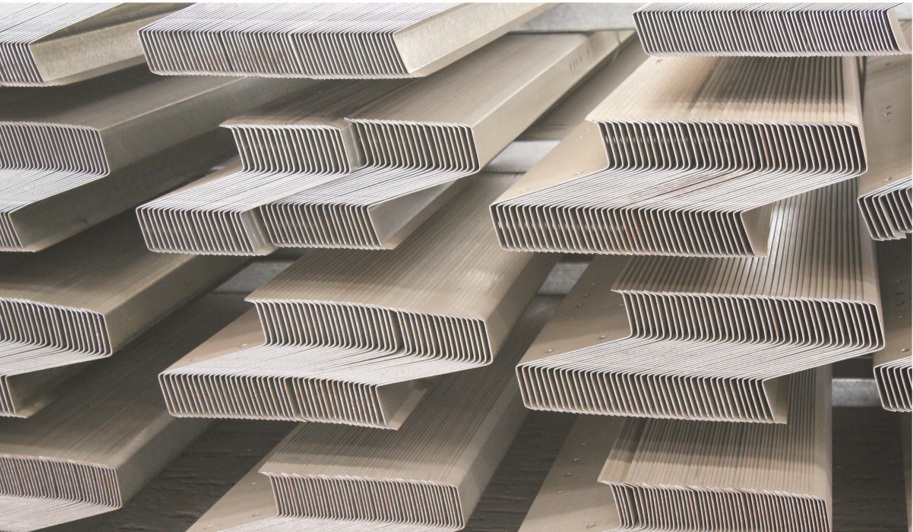

TF Z 型鋼高速冷彎生產線

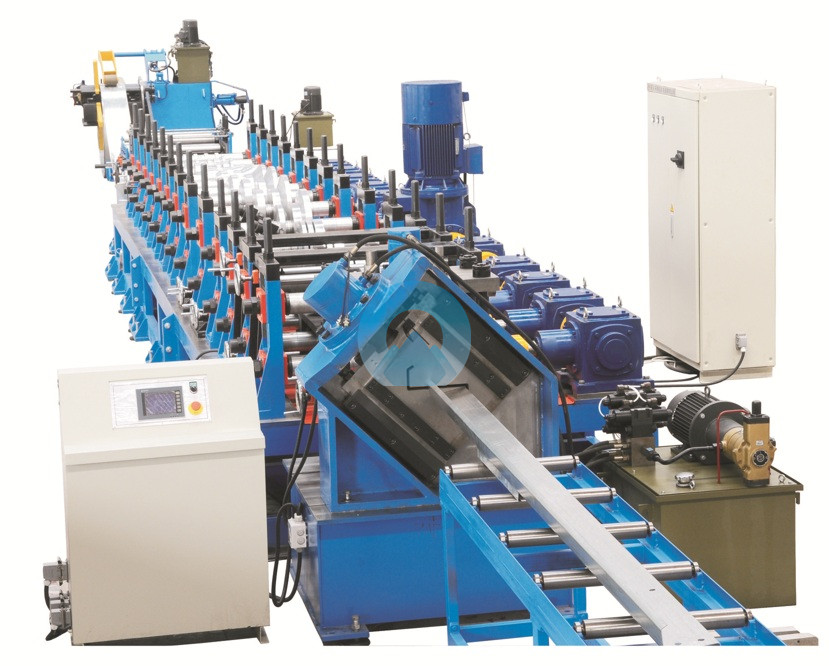

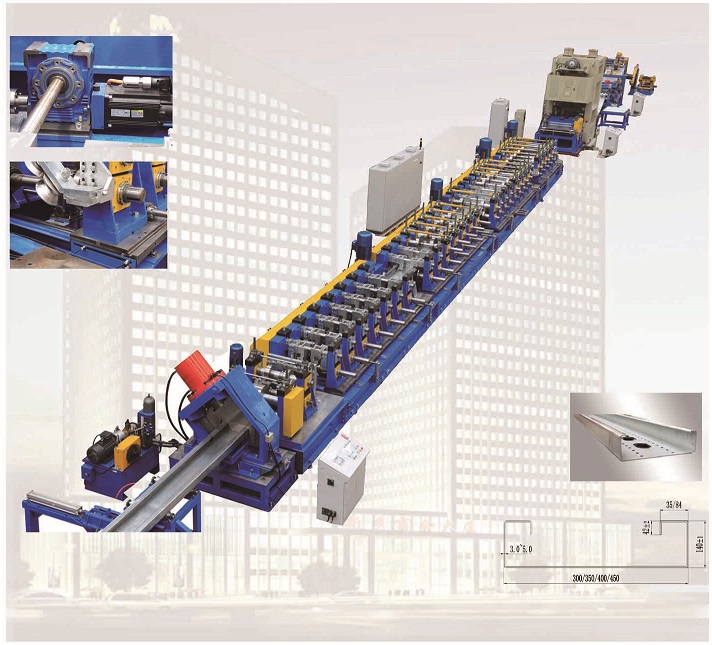

TF 大型C型檁條高速冷彎生產線

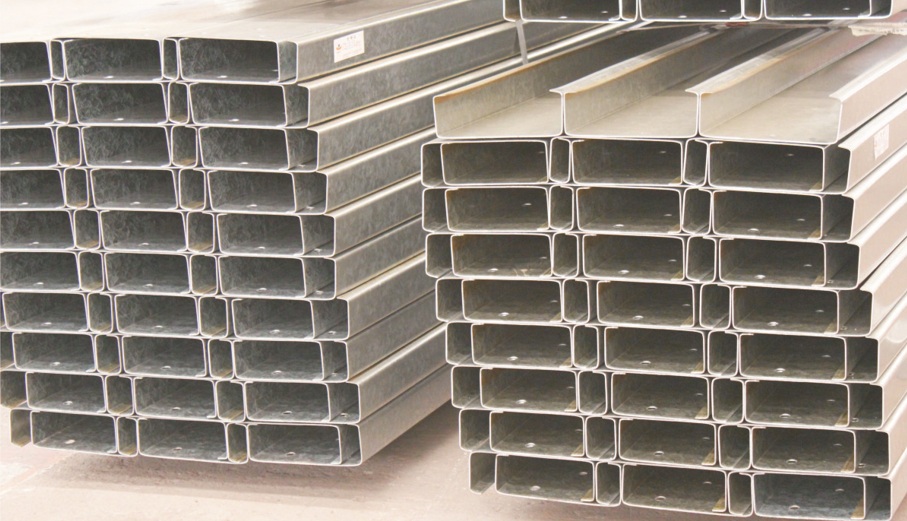

TF C 檁條
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 鋼材類型 | 鍍鋅鋼 | ||
| 強度 | MPa | ≤350 | |||
| 厚度 | mm | 2.0-3.0mm | |||
| 卷料內直徑 | mm | 500,600 | |||
| 重量 | T | 5 | |||
| 2 | 版型寬度 | mm | 120 | ||
| 3 | 生產線速度 | m/min | 15 | ||
| 4 | 軋輥材質 | 45號鋼表面鍍鉻 | |||
| 5 | 軋輥驅動方式 | 外部電機驅動 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 15 | ||
| 8 | 控制系統 | PLC自動化控制 | |||
| 9 | 維度(L*W*H) | m | |||
